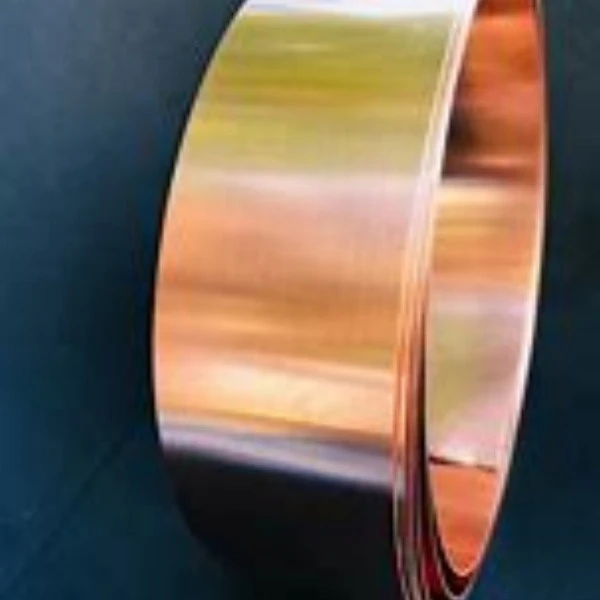

সীসা ফ্রেম ফালা

লিডফ্রেমে একটি কেন্দ্রীয় চিপ প্যাড থাকে যেখানে চিপটি স্থাপন করা হয়, যার চারপাশে সীসা, ধাতব কন্ডাক্টর যা চিপ থেকে বাইরের জগতে নিয়ে যায়। প্রতিটি সীসা চিপের সবচেয়ে কাছের প্রান্তে একটি প্যাডে শেষ হয়। ছোট তারের বন্ধন প্রতিটি প্যাডের সাথে চিপকে সংযুক্ত করে। যান্ত্রিক সংযোগগুলি এই সমস্ত অংশগুলিকে একটি শক্ত কাঠামোতে ধরে রাখে, যা সম্পূর্ণ লিডফ্রেমটিকে স্বয়ংক্রিয়ভাবে পরিচালনা করা সহজ করে তোলে।

লিডফ্রেমগুলি তামা, তামার খাদ বা লোহা-নিকেল সংকর ফ্ল্যাট শীট থেকে উপাদান অপসারণ করে তৈরি করা হয়। এই উদ্দেশ্যে ব্যবহৃত দুটি প্রক্রিয়া হল এচিং (উচ্চ ঘনত্বের সীসাগুলির জন্য) বা স্ট্যাম্পিং (নিম্ন-ঘনত্বের সীসার জন্য)। উভয় কৌশল একটি যান্ত্রিক নমন প্রক্রিয়া দ্বারা অনুসরণ করা যেতে পারে। একটি লিডফ্রেমের দুটি অংশ থাকে: ডাই হোল্ডার (যেখানে ডাই লিডফ্রেমে বসে) এবং লিড। লিডফ্রেমটি এমন একটি সংকর ধাতু দিয়ে তৈরি যা ছাঁচনির্মাণ যৌগটি মেনে চলতে পারে, ডাই এবং ছাঁচনির্মাণ যৌগের যতটা সম্ভব কাছাকাছি তাপীয় প্রসারণের সহগ, ভাল তাপ এবং বৈদ্যুতিক পরিবাহিতা, যথেষ্ট শক্তিশালী এবং অত্যন্ত গঠনযোগ্য।

ডাইকে লিডফ্রেমের মধ্যে ডাই প্যাডের সাথে বন্ড করা বা সোল্ডার করা হয় এবং বন্ডের তারগুলি ডাই এবং প্যাডের মধ্যে সংযুক্ত থাকে যাতে ডাইকে লিডের সাথে সংযুক্ত করা হয়, একটি প্রক্রিয়া যাকে তারের বন্ধন বলা হয়। এনক্যাপসুলেশন প্রক্রিয়া চলাকালীন, একটি প্লাস্টিকের হাউজিং লিডফ্রেমের চারপাশে ঢালাই করা হয় এবং ডাই হয়, শুধুমাত্র সীসাগুলি উন্মুক্ত থাকে। প্লাস্টিকের আবাসনের বাইরে সীসাগুলো কেটে ফেলা হয় এবং যেকোন উন্মুক্ত সাপোর্ট স্ট্রাকচার কেটে ফেলা হয়। বাইরের লিডগুলি তারপর পছন্দসই আকারে বাঁকানো হয়।

কোয়াড ফ্ল্যাট নো-লিড প্যাকেজ (কিউএফএন), কোয়াড ফ্ল্যাট প্যাকেজ (কিউএফপি), বা ডুয়াল ইন-লাইন প্যাকেজ (ডিআইপি) তৈরি করতে অন্যান্য জিনিসের মধ্যে লিডফ্রেম ব্যবহার করা হয়।

লিডফ্রেম প্রযুক্তির অগ্রগতি আরও ভাল প্যাকেজিং কৌশল সক্ষম করেছে, যেমন রাউটেবল লিডফ্রেম প্রযুক্তি, যা তাপ এবং বৈদ্যুতিক কর্মক্ষমতা উন্নত করতে পারে
